[Java] JVM Class Loader

Class Loader

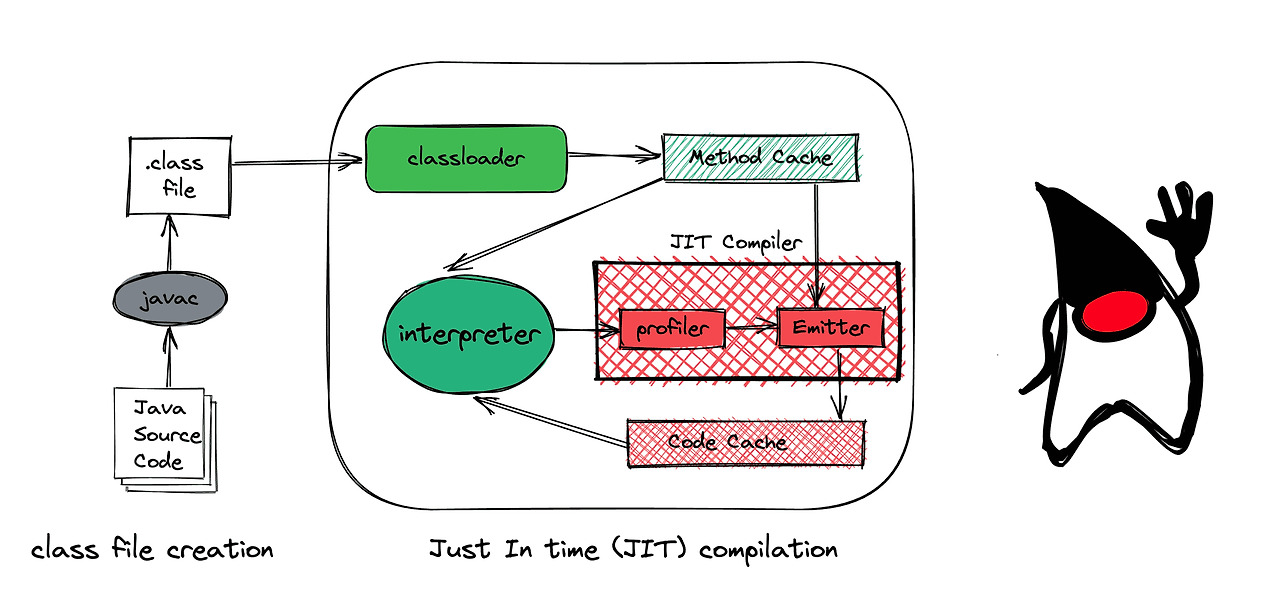

자바 소스코드가 실행되는 과정은 다음과 같다

자바 컴파일러가 소스 코드(.java) → 바이트 코드(.class)로 컴파일
- 생성된 바이트 코드는 완전한 기계어가 아니고 JVM이 이해할 수 있는 레벨의 코드
컴파일된 바이트 코드를 필요한 시점에 Class Loader가 JVM Runtime Data Area에 동적 로드
- 클래스 로딩은 Lazy Loading 방식으로 실제 해당 클래스가 사용될 때까지 로딩을 미룬다
로드된 바이트 코드를 인터프리터 & JIT 컴파일러에 의해서 기계어로 번역한 후 실행

ClassLoader의 주요 역할은 컴파일된 바이트 코드를 필요한 시점에 동적으로 JVM에 로드하고 이 과정에서 여러 검증 및 초기화를 진행한다

Class Loader 원칙

1. Delegation Principal

클래스 로딩을 진행하는 경우 본인의 Parent Class Loader에게 로딩을 위임한다

Bootstrap Class Loader (최상위)
Extension/Platform Class Loader
Application/System Class Loader (최하위)

2. Visibility Principal

Child Class Loader는 Parent Class Loader가 로드한 클래스에 대한 가시성을 보장받을수 있다
하지만 역방향의 가시성(Parent → Child)는 보장할 수 없다

간단한 예시로써 Bootstrap Class Loader가 로드한 Object Class는 그 하위 Class Loader에서 사용할 수 있다

3. Uniqueness Principal

한번 로딩된 클래스는 중복 로드될 수 없고 유일해야 한다

동적으로 Class가 로드될 때 반드시 유일하게 로드되어야 하고 JVM은 이를 보장한다 (synchronized)

Class Loader 종류

1. Bootstrap Class Loader

최상위 클래스 로더이자 JVM-Built-In 클래스 로더

JVM 시작 시 가장 먼저 구동되는 클래스 로더
자바 자체의 클래스 로더 + 최소한의 자바 클래스(java.lang.Object, Class, ClassLoader, …)를 로드하는 역할을 수행한다
Native Code로 구현되어 있고 getClassLoader()로 조회하면 null이 나온다
- 최상위 클래스 로더이므로 Parent가 존재하지 않고 그에 따라서 null이 도출된다

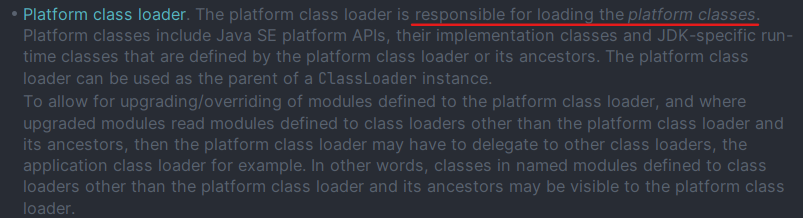

2. Extension/Platform Class Loader

Bootstrap Class Loader를 부모로 갖는 클래스 로더

JDK 확장 라이브러리들을 로드하는 역할

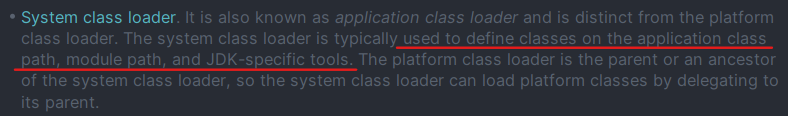

3. Application/System Class Loader

Extension/Platform Class Loader를 부모로 갖는 클래스 로더

ClassPath/Jar에 속한 모든 클래스들을 로드하는 역할

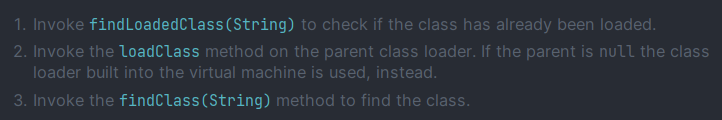

Class Loading 과정

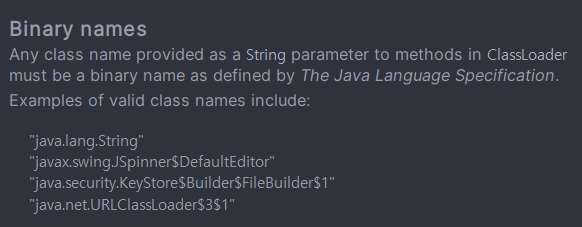

Class Loader가 특정 클래스에 대한 로드를 시도할때는 위와 같은 Binary Name으로 가져오게 된다

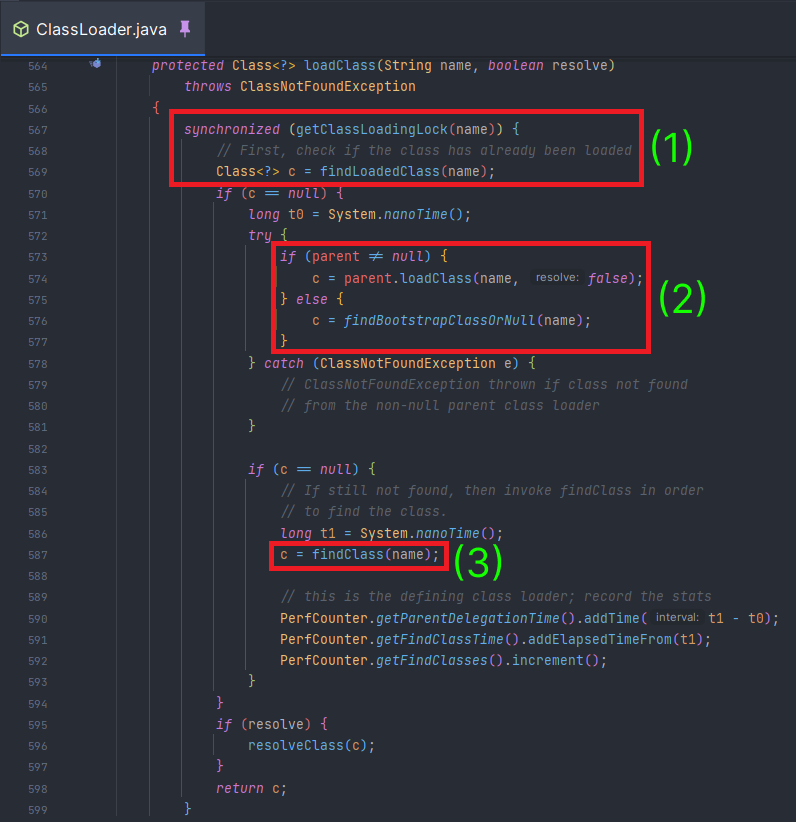

Step 1

로드하려는 클래스가 이미 로드되었는지 확인

Class Loader가 지켜야 하는 3가지 원칙중에서 Uniqueness Principal을 지킨다고 볼 수 있다

synchronized를 통해서 Critical Section에 대한 Mutual Exclusion 보장
- Unique하게 가져오기 위해서는 로드하는 영역을 Critical Section이라고 생각하고 해당 Section에는 순차적으로 진입해야 한다
- 이를 위해서 Java의 synchronized를 활용해서 Mutual Exclusion을 보장하고 있다
그 후 findLoadedClass를 통해서 이미 해당 클래스가 로드되었는지 확인

Class Loader가 특정 클래스를 로딩하는 시점에 이미 로딩되었는지 확인하고 만약 로드되었다면 c != null이므로 로드하는 로직으로 진입하지 않는다

Step 2

로드되지 않은 클래스라면 로딩을 진행하게 된다
→ Parent Class Loader가 존재한다면 로딩을 위임한다

Class Loader가 지켜야 하는 3가지 원칙중에서 Delegation Principal을 지킨다고 볼 수 있다

parent != null → Parent가 존재한다는 의미이고 그에 따라서 상위 클래스 로더에게 클래스 로딩을 위임한다

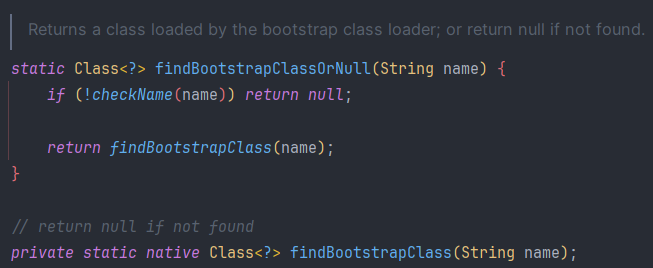

parent == null → 로드를 시도하려는 Class Loader가 Bootstrap Class Loader라는 의미

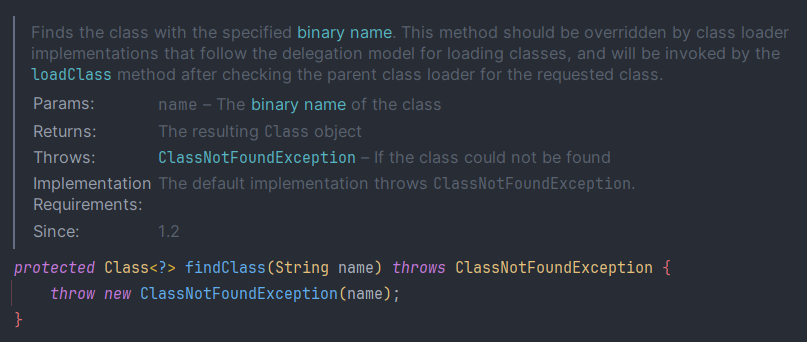

Step 3

자신의 Parent Class Loader에 의해서 로드되지 않았다면 자신이 해당 클래스를 찾아본다

Binary Name에 해당하는 클래스를 찾아본다
xxxClassLoader별로 반드시 Override해야하는 메소드로써 클래스를 찾지 못하면 ClassNotFoundException을 던진다

Class Loader에 의해서 성공적으로 특정 클래스가 로딩되면 해당 클래스 타입의 Class 객체가 Heap Area에 생성된다

Class<T>

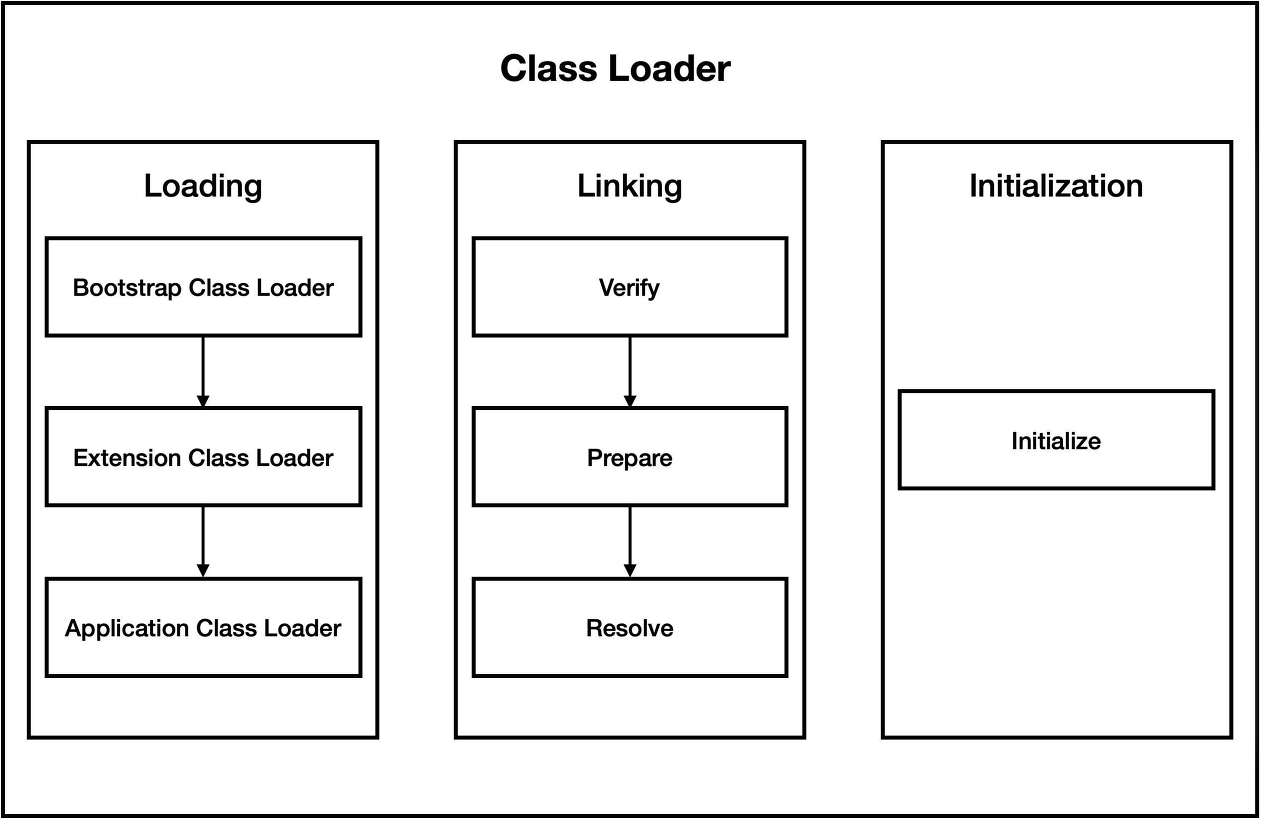

Class Loader가 수행하는 3가지 작업

1. Loading

실행 도중 특정 클래스를 참조할 때 해당 클래스의 .class 파일을 찾아서 동적으로 JVM Runtime Data Area에 로드한다

해당 클래스의 바이트 코드를 검색한다
찾은 바이트 코드를 JVM 메모리 영역인 Method Area에 로드한다
- 클래스 이름, 부모 클래스 이름, 메소드 & 변수 정보, ..등을 관리
로드된 클래스에 대한 Class<T> 객체를 Heap Area에 생성한다
- Class<T> 객체를 활용해서 런타임에 해당 클래스 정보에 접근할 수 있다

2. Linking

로드된 클래스를 검증하고 Symbolic Reference → Memory Reference로 참조를 변환한다

1) Verify

로드된 클래스가 JVM 스펙상에서 유효한지 검증한다

Symbol Table이 일관되고 올바른 형식인지
접근 지정자에 따른 접근 범위를 고려해서 참조하고 있는지
매개변수 & 자료형이 올바른지
…

2) Prepare

모든 클래스 변수(static)에 대한 메모리 공간을 할당하고 기본값으로 초기화시킨다

int, short, byte, long = 0
float, double = 0.0
boolean = false
참조형 = null

3) Resolve

클래스, 인터페이스, 필드, 메소드에 대한 모든 Symbolic Reference -> Memory Reference로 변환시킨다

실제로 메모리 레벨에서 어떤 주소를 가리키는지 결정

public class Main {
    public static void main(String[] args) {
        Sub sub = new Sub();
        sub.hello();
    }
}

class Sub {
    void hello() {}
}

$ javap -c Main.class
Compiled from "Main.java"
public class com.sjiwon.javaplayground.Main {
  public com.sjiwon.javaplayground.Main();
    Code:
       0: aload_0
       1: invokespecial #1                  // Method java/lang/Object."<init>":()V
       4: return

  public static void main(java.lang.String[]);
    Code:
       0: new           #7                  // class com/sjiwon/javaplayground/Sub
       3: dup
       4: invokespecial #9                  // Method com/sjiwon/javaplayground/Sub."<init>":()V
       7: astore_1
       8: aload_1
       9: invokevirtual #10                 // Method com/sjiwon/javaplayground/Sub.hello:()V
      12: return
}

#1 = Object 클래스의 생성자(<init>)에 대한 심볼릭 참조
#7 = com/sjiwon/javaplayground/Sub 클래스에 대한 심볼릭 참조.
#9 = com/sjiwon/javaplayground/Sub 클래스의 생성자(<init>)에 대한 심볼릭 참조
#10 = com/sjiwon/javaplayground/Sub 클래스의 hello 메소드에 대한 심볼릭 참조

javap -c Main.class를 통해서 바이트 코드 수준의 정보를 볼 수 있다

3. Initialization

Linking(2) 과정에서 기본값으로 초기화시킨 클래스 변수(static)에 대한 실제 값을 할당
→ 클래스가 처음으로 참조될 때 한 번만 실행

정적 필드 초기화
static 블록 초기화

class A {
    public static B b = new B();

    static {
        System.out.println("A static 블록");
    }

    A() {
        System.out.println("A 생성자");
    }
}

class B {
    B() {
        System.out.println("B 생성자");
    }
}

public class Main {
    public static void main(String[] args) {
        new A();
    }
}

B 생성자
A static 블록
A 생성자

Class Loading 테스트

public class Hello {
    public static String a = "> Hello Class -> static String a";
    public static final String b = "> Hello Class -> static final String b";

    public Hello() {
        System.out.println("> Hello Class -> Constructor");
    }

    class Inner {
        public static String c = "> Hello Class's Inner Class -> static String c";
        public static final String d = "> Hello Class's Inner Class -> static final String d";

        public Inner() {
            System.out.println("> Hello Class's Inner Class -> Constructor");
        }
    }

    static class StaticInner {
        public static String e = "> Hello Class's Static Inner Class -> static String e";
        public static final String f = "> Hello Class's Static Inner Class -> static final String f";

        public StaticInner() {
            System.out.println("> Hello Class's Static Inner Class -> Constructor");
        }
    }
}

public class Main {
    public static void main(String[] args) {
    }
}

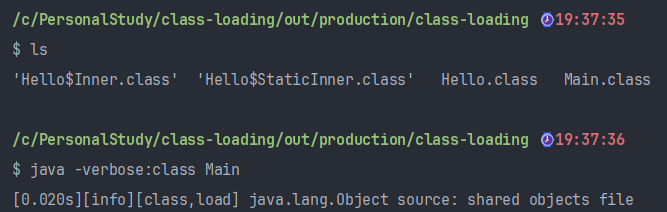

-verbose:class 옵션을 통해서 클래스 로딩 과정을 확인할 수 있다

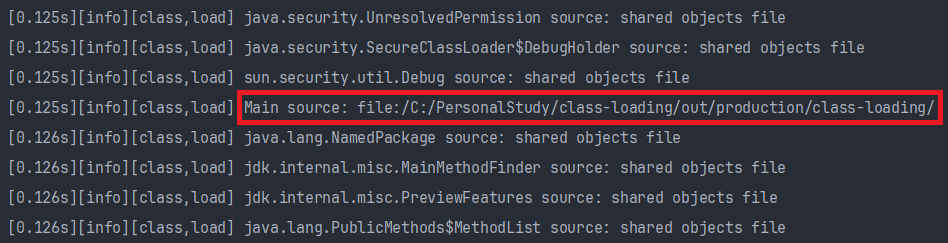

1. Only Main

public class Main {
    public static void main(String[] args) {
    }
}

2. Hello()

1) 생성자

public class Main {
    public static void main(String[] args) {

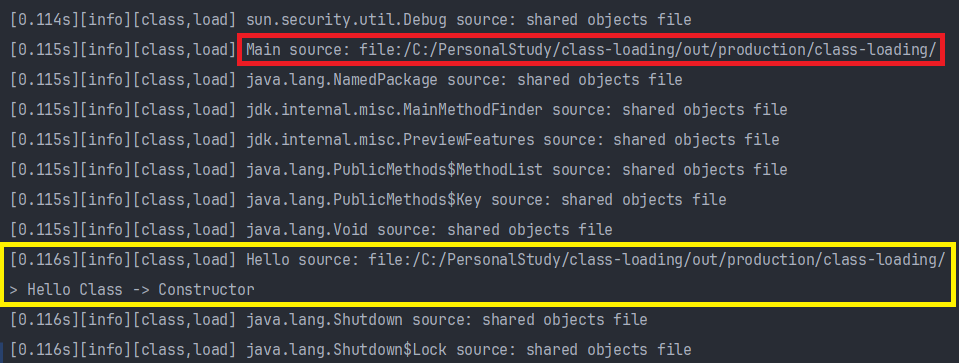

        new Hello();
    }
}

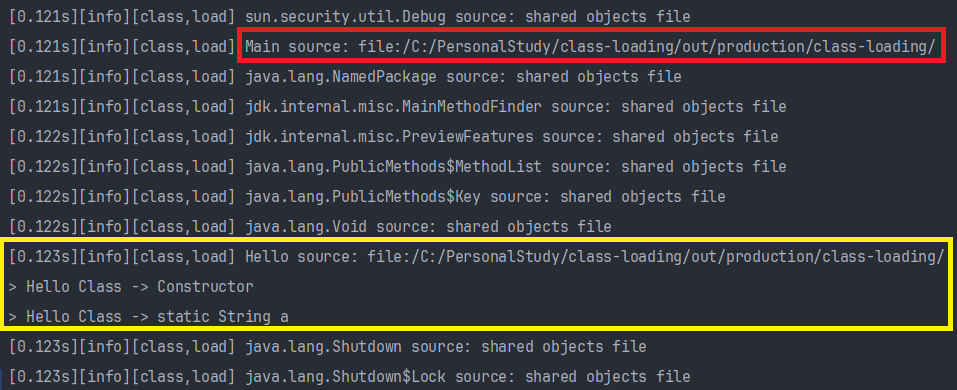

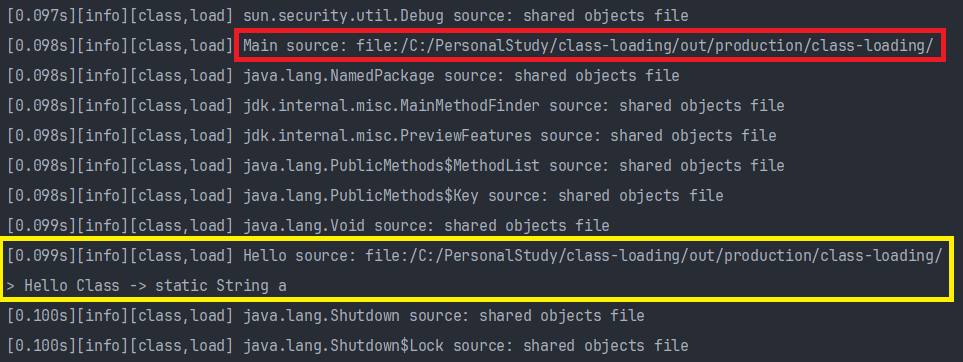

2) static 필드

// Case 1
public class Main {
    public static void main(String[] args) {
        System.out.println(new Hello().a);
    }
}

// Case 2
public class Main {
    public static void main(String[] args) {
        System.out.println(Hello.a);
    }
}

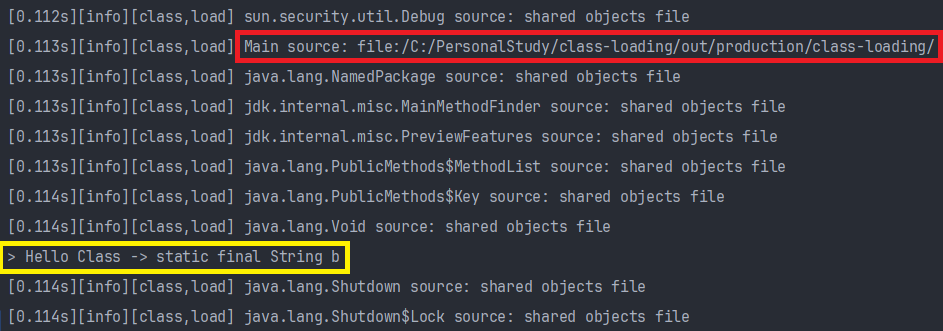

3) static final 필드

// Case 1
public class Main {
    public static void main(String[] args) {

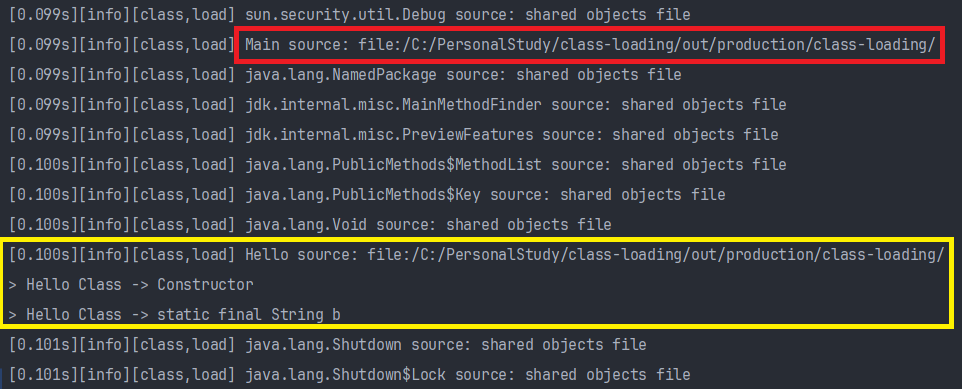

        System.out.println(new Hello().b);
    }
}

// Case 2
public class Main {
    public static void main(String[] args) {
        System.out.println(Hello.b);
    }
}

위의 결과와는 다르게 Hello.b (static final)의 경우 Hello 클래스가 로딩되지 않았다
이에 대한 자세한 설명은 포스팅 하단에 JVM상에서 static 필드의 위치에서 설명할 예정

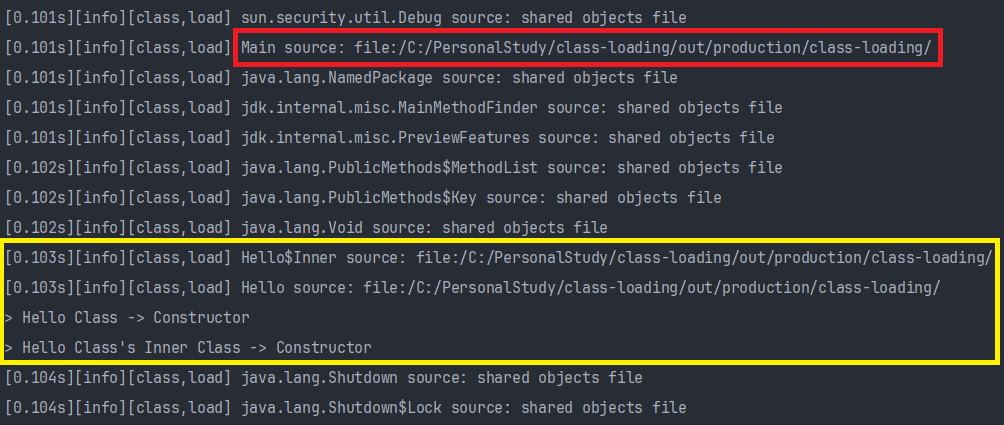

3. Hello() + Inner()

1) 생성자

public class Main {
    public static void main(String[] args) {
        new Hello().new Inner();
    }
}

✏️ Inner Class의 메모리 누수 문제

Inner Class에 대한 인스턴스를 생성하기 위해서는 다음과 같은 과정을 거친다

Outer Class 초기화
Inner Class 초기화

Inner Class는 Outer Class에 대한 암묵적 참조를 가지고 있고 그에 따라서 Inner Class가 로딩되기 위해서는 Outer Class도 반드시 로딩되어야 한다
이러한 암묵적 외부 참조로 인해 메모리 누수 문제가 발생할 수 있다

Outer Class는 필요하지 않는 상황에서 Inner Class가 필요하다면 필연적으로 Outer Class에 대한 로딩이 이루어져야 한다
여기서 Outer Class는 Inner Class에 의해서 참조를 가지게 되고 그에 따라서 GC의 대상이 될 수 없다
이러한 클래스가 쌓일수록 점차 많은 메모리 누수가 발생할 여지가 존재한다

따라서 특정 클래스에 대해서 Inner Class를 선언해야 할 일이 있다면 단순한 Inner Class가 아니라 Static Inner Class로 선언해야 위와 같은 메모리 누수 문제를 피할 수 있다

2) static 필드

// Case 1
public class Main {
    public static void main(String[] args) {

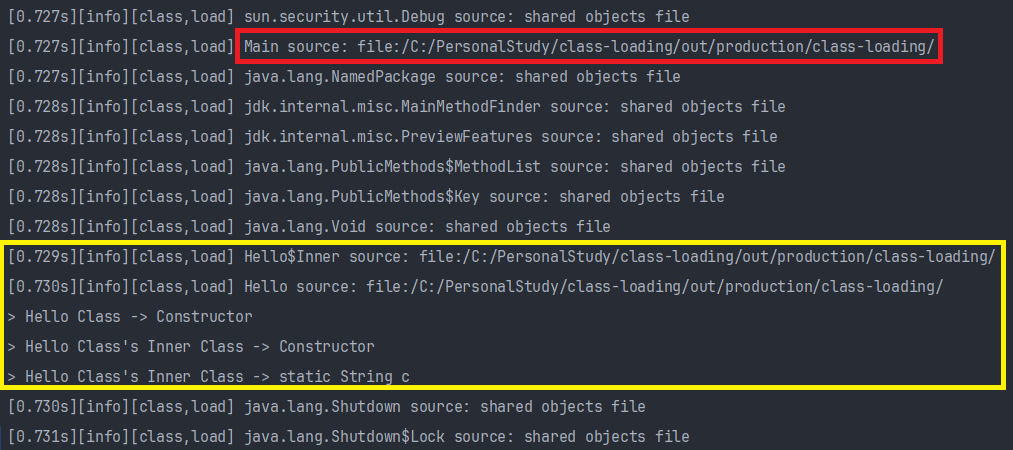

        System.out.println(new Hello().new Inner().c);
    }
}

// Case 2
public class Main {
    public static void main(String[] args) {
        System.out.println(Hello.Inner.c);
    }
}

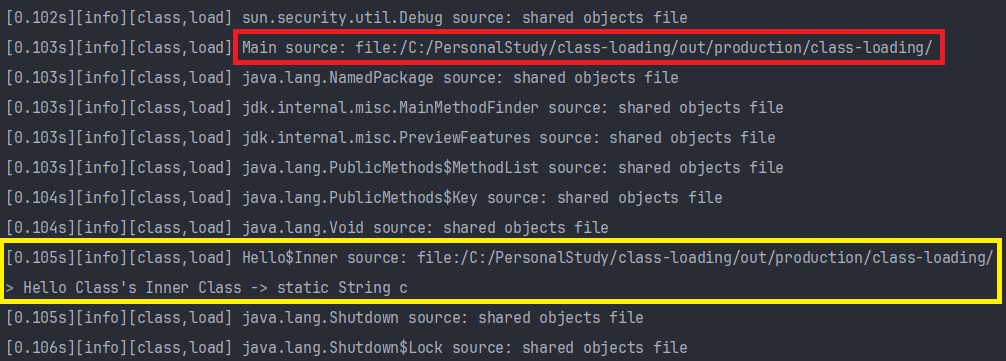

3) static final 필드

// Case 1
public class Main {
    public static void main(String[] args) {
        System.out.println(new Hello().new Inner().d);
    }
}

// Case 2
public class Main {
    public static void main(String[] args) {

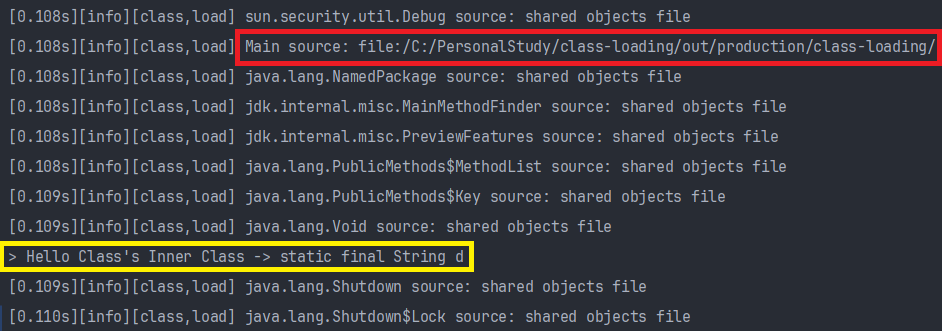

        System.out.println(Hello.Inner.d);
    }
}

4. Hello() + StaticInner()

1) 생성자

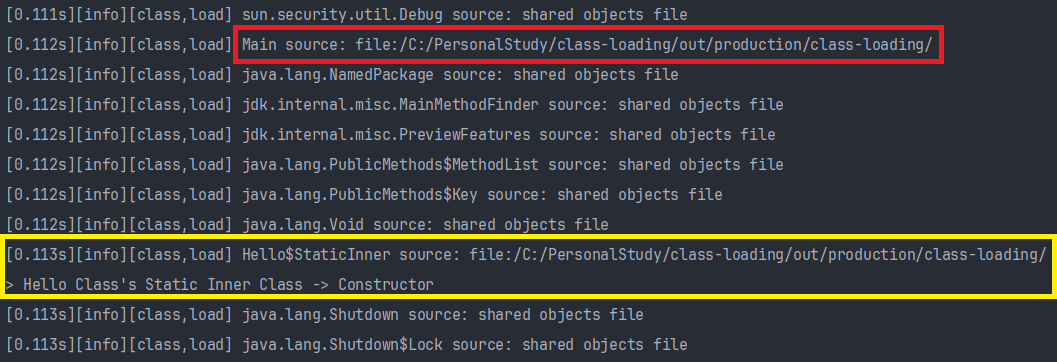

public class Main {
    public static void main(String[] args) {
        new Hello.StaticInner();
    }
}

Inner Class와는 다르게 Static Inner Class는 Outer Class에 대한 암묵적 외부 참조를 가지고 있지 않고 그에 따라서 Outer Class인 Hello는 로드되지 않음을 확인할 수 있다

2) static 필드

// Case 1
public class Main {
    public static void main(String[] args) {

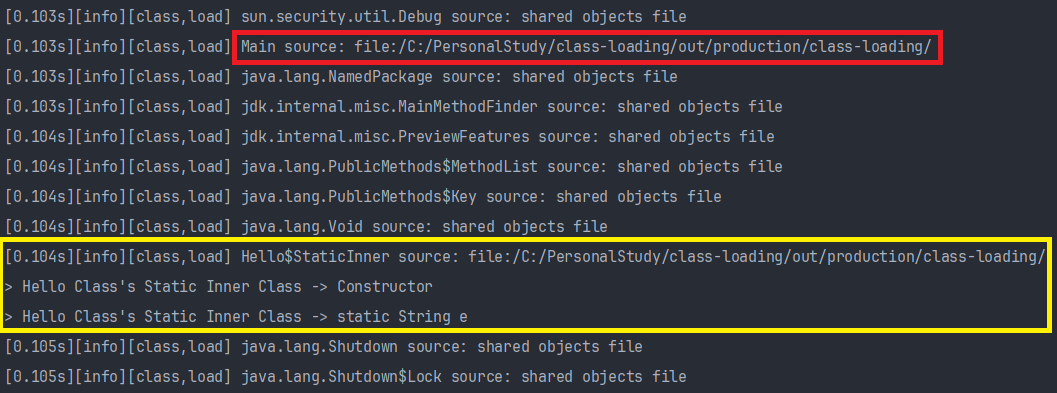

        System.out.println(new Hello.StaticInner().e);
    }
}

// Case 2
public class Main {
    public static void main(String[] args) {

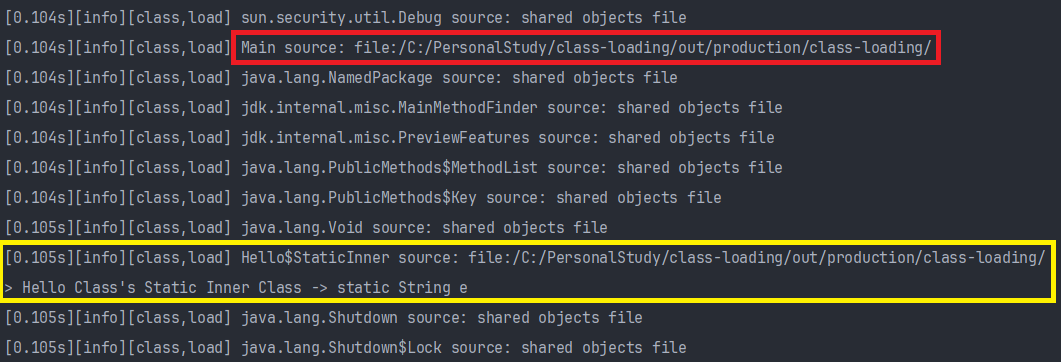

        System.out.println(Hello.StaticInner.e);
    }
}

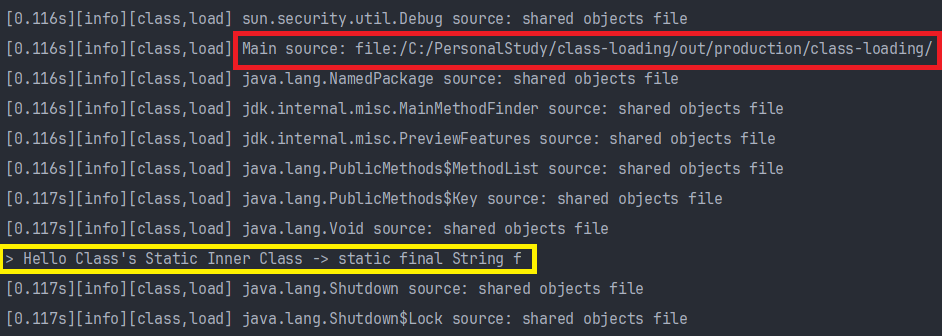

3) static final 필드

// Case 1
public class Main {
    public static void main(String[] args) {
        System.out.println(new Hello.StaticInner().f);
    }
}

// Case 2
public class Main {
    public static void main(String[] args) {
        System.out.println(Hello.StaticInner.f);
    }
}

JVM상에서 static 필드의 위치 (Hopspot JVM)

public class StaticFields {
    public int a = 4;
    public final int b = 4;
    public static int c = 4;
    public static final int d = 4;
    public static final String e = "Hello";
    public static final List<String> f = List.of("Hello", "World");

    public StaticFields() {
    }

    public void methodA() {
    }

    public final void methodB() {
    }

    public static void methodC() {
    }
}

StaticFields 클래스의 정적 멤버들은 JVM 내부 어디에서 관리될까?

public static int c
public static final int d
public static final String e
public static final List<String> f
public static void methodC()

// 바이트 코드
$ javap -c StaticFields.class
Compiled from "StaticFields.java"
public class StaticFields {
  public int a;

  public final int b;

  public static int c;

  public static final int d;

  public static final java.lang.String e;

  public static final java.util.List<java.lang.String> f;

  public StaticFields();
    Code:
       0: aload_0
       1: invokespecial #1                  // Method java/lang/Object."<init>":()V
       4: aload_0
       5: iconst_4
       6: putfield      #7                  // Field a:I
       9: aload_0
      10: iconst_4
      11: putfield      #13                 // Field b:I
      14: return

  public void methodA();
    Code:
       0: return

  public final void methodB();
    Code:
       0: return

  public static void methodC();
    Code:
       0: return

  static {};
    Code:
       0: iconst_4
       1: putstatic     #16                 // Field c:I
       4: ldc           #19                 // String Hello
       6: ldc           #21                 // String World
       8: invokestatic  #23                 // InterfaceMethod java/util/List.of:(Ljava/lang/Object;Ljava/lang/Object;)Ljava/util/List;
      11: putstatic     #29                 // Field f:Ljava/util/List;
      14: return
}

Permanent Generation vs Metaspace

1. Permanent Generation (PermGen)

PermGen은 자바 8부터 없어진 영역이고 JVM Non-Heap Area에 위치했다
PermGen은 아래와 같은 데이터를 관리한다

클래스 메타데이터 (클래스 이름, 변수, 메소드, …)
클래스 변수 (static)
상수 (static final)
String Constant Pool
JIT 컴파일러에 의해 최적화된 코드
…

그러면 PermGen은 왜 없어졌을까? → Remove the Permanent Generation

1) 고정된 크기

PermGen 영역의 크기는 JVM이 시작되는 시점에 설정되고 변경되지 않는다
따라서 이러한 고정된 크기로 인해 동적으로 많은 클래스를 로딩하게 되면 OOM(OutOfMemory)이 자주 발생하게 되었다

java.lang.OutOfMemoryError: PermGen space

2) 메모리 관리

PermGen은 위에서 말했듯이 (클래스 메타데이터, 변수, 상수, ..)등의 데이터들을 관리하고 대부분 애플리케이션의 생명주기 동안 지속적으로 참조되기 때문에, 가비지 컬렉션(GC)에 의해 회수될 가능성이 상대적으로 적다
따라서 대부분의 데이터가 계속해서 사용되는 PermGen 영역의 특성이 GC의 효율성을 저하시키고, 결국 메모리 부족 문제로 이어질 수 있다

고정된 크기라는 부분이 크리티컬한 문제

2. Metaspace

PermGen의 고정된 크기 + 메모리 문제를 해결하기 위해 등장한 영역

Metaspace는 OS의 Native Memory를 사용해서 메타 데이터 정보들을 관리하는 영역이다

Native Memory는 OS가 관리하는 영역이고 OS Level에서 메모리를 알아서 조절하기 때문에 이전에 발생하던 PermGen OOM 문제에서 자유로워졌다

데이터 관리 영역의 변화

Class metadata, interned Strings and class static variables will be moved from the permanent generation to either the Java heap or native memory.
The proposed implementation will allocate class meta-data in native memory and move interned Strings and class statics to the Java heap.

클래스 메타데이터 = Metaspace
String Constant Pool = Heap Area
static 멤버 = ~~Heap Area~~

static 멤버의 경우 관리되는 영역에 대해서 아래 2가지 의견이 존재하는 것을 확인하였습니다.

Heap Area
Primitive + Method = Metaspace / Reference = 실제 값은 Heap Area, 그에 대한 참조는 Metaspace

이에 대한 정확한 정보를 아신다면 댓글 남겨주시면 감사하겠습니다

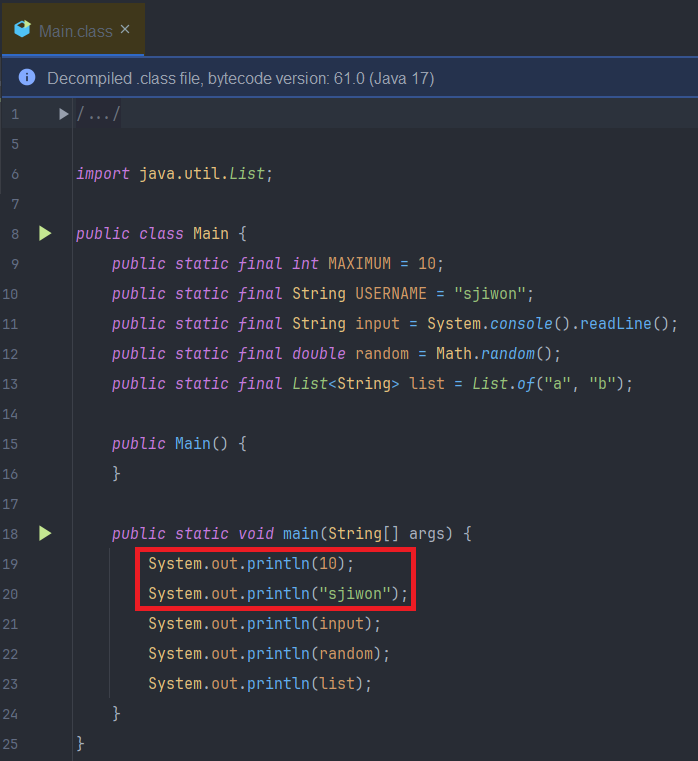

컴파일 타임 상수 (static final)

위에서 살펴본 클래스 로딩 테스트에서 static final 필드에 대해서는 클래스 로딩없이 참조됨을 확인할 수 있었다

이 이유는 바로 참조한 타입의 상수가 컴파일 타임 상수로 인식되었기 때문이다

Chapter 13. Binary Compatibility

If the package points defines the class Point: package points; public class Point { public int x, y; protected void print() { System.out.println("(" + x + "," + y + ")"); } } used by the program: class Test extends points.Point { public static void main(St

docs.oracle.com

A reference to a field that is a constant variable (§4.12.4) must be resolved at compile time to the value V denoted by the constant variable’s initializer.

상수 필드는 컴파일 시점에 모든것이 결정된다

그러면 무슨 필드든 final만 붙이면 상수로 인식되고 컴파일 시점에 모든것이 결정될까? → 그건 또 아니다

Chapter 4. Types, Values, and Variables

class Point { static int npoints; int x, y; Point root; } class Test { public static void main(String[] args) { System.out.println("npoints=" + Point.npoints); Point p = new Point(); System.out.println("p.x=" + p.x + ", p.y=" + p.y); System.out.println("p.

docs.oracle.com

A constant variable is a final variable of primitive type or type String that is initialized with a constant expression.

final로 선언된 Primitive Type + String만 컴파일 타임 상수로 인식된다

public class Main {
    public static final int MAXIMUM = 10;
    public static final String USERNAME = "sjiwon";
    public static final String input = System.console().readLine();
    public static final double random = Math.random();
    public static final List<String> list = List.of("a", "b");

    public static void main(String[] args) {
        System.out.println(MAXIMUM);
        System.out.println(USERNAME);
        System.out.println(input);
        System.out.println(random);
        System.out.println(list);
    }
}

컴파일 타임 상수에 해당되는 필드만 실제 값으로 치환되면서 최적화가 이루어짐을 확인할 수 있다

위의 테스트에서도 static final 필드에 대해서 클래스가 로딩되지 않았던 이유 역시 컴파일 타임 상수이고 컴파일 시점에 최적화를 통해서 실제 값으로 대체했기 때문이다

저작자표시 변경금지

Class Loader

Class Loader 원칙

1. Delegation Principal

2. Visibility Principal

3. Uniqueness Principal

Class Loader 종류

1. Bootstrap Class Loader

2. Extension/Platform Class Loader

3. Application/System Class Loader

Class Loading 과정

Step 1

Step 2

Step 3

Class Loader가 수행하는 3가지 작업

1. Loading

2. Linking

1) Verify

2) Prepare

3) Resolve

3. Initialization

Class Loading 테스트

1. Only Main

2. Hello()

1) 생성자

2) static 필드

3) static final 필드

3. Hello() + Inner()

1) 생성자

2) static 필드

3) static final 필드

4. Hello() + StaticInner()

1) 생성자

2) static 필드

3) static final 필드

JVM상에서 static 필드의 위치 (Hopspot JVM)

Permanent Generation vs Metaspace

1. Permanent Generation (PermGen)

2. Metaspace

컴파일 타임 상수 (static final)

티스토리툴바
